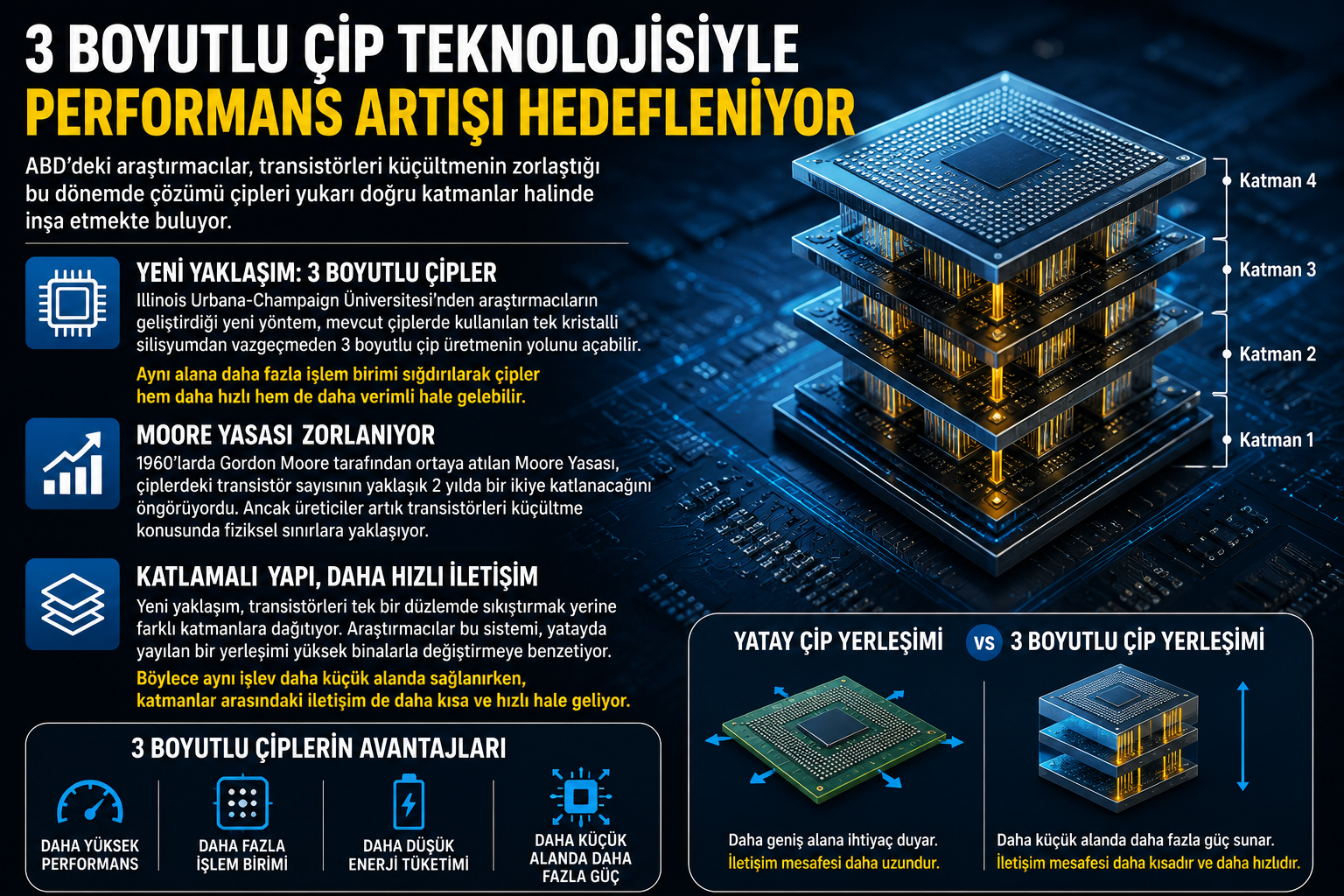

3 Boyutlu Çip Teknolojisiyle Performans Artışı Hedefleniyor

Bilgisayar çiplerinde performans artışı, transistörleri daha fazla küçültmenin zorlaşması nedeniyle fiziksel sınırlara dayanıyor. ABD’deki araştırmacılar ise çözümü çipleri yatayda büyütmek yerine yukarı doğru katmanlar halinde inşa etmekte arıyor.

Çiplerde Yeni Yaklaşım: Yukarı Doğru Katmanlı Üretim

Illinois Urbana-Champaign Üniversitesi’nden araştırmacıların geliştirdiği yeni yöntem, mevcut çiplerde kullanılan tek kristalli silisyumdan vazgeçmeden 3 boyutlu çip üretmenin yolunu açabilir.

Bu teknolojiyle aynı alana daha fazla işlem birimi sığdırılması hedefleniyor. Böylece çiplerin hem daha hızlı hem de daha verimli hale gelmesi amaçlanıyor.

Moore Yasası Fiziksel Sınırlarla Karşı Karşıya

1960’larda Gordon Moore tarafından ortaya atılan Moore Yasası, çiplerdeki transistör sayısının yaklaşık 2 yılda bir ikiye katlanacağını öngörüyordu.

Ancak üreticiler artık transistörleri küçültme konusunda fiziksel sınırlara yaklaşıyor. Bu nedenle araştırmacılar, transistörleri tek bir düzlemde sıkıştırmak yerine farklı katmanlara dağıtan yeni bir model üzerinde duruyor.

Katmanlar Arası İletişim Daha Kısa ve Hızlı Olabilir

Yeni yaklaşım, yatayda yayılan bir yerleşimi yüksek binalarla değiştirmeye benzetiliyor. Bu sayede aynı işlevin daha küçük alanda sağlanması, katmanlar arasındaki iletişimin ise daha kısa ve hızlı hale gelmesi bekleniyor.

Daha Hızlı ve Verimli Çipler İçin Yeni Yol

Araştırmacıların üzerinde çalıştığı 3 boyutlu çip üretim yöntemi, performans artışında yeni bir seçenek olarak öne çıkıyor. Teknoloji, mevcut çip mimarisinde kullanılan tek kristalli silisyumu koruyarak daha yoğun, hızlı ve verimli işlem birimleri oluşturmayı hedefliyor.
